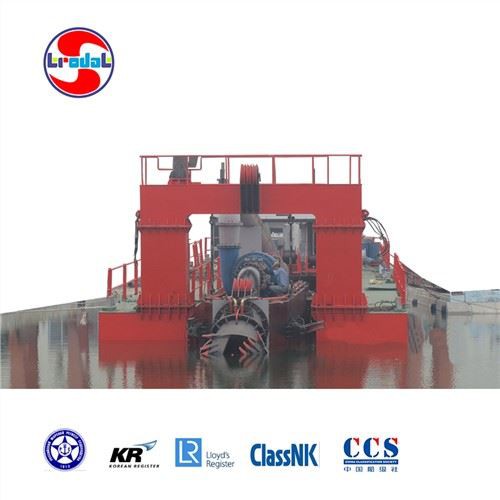

Struttura tal-vapur rakkomandata
L-istruttura ta 'hawn fuq hija struttura ta' referenza. It-tagħmir tal-ġbid tat-tajn jitbaxxa vertikalment lejn il-qiegħ tax-xmara biex jippompja t-tajn u r-ramel, u l-port tal-ħruġ tat-tajn jiġi mormi mit-tarf tal-poppa tal-vapur u mqabbad mal-pajp tal-ħruġ tat-tajn.
| oġġett | parametru | Rimarka |
| Volum ta' tħammil ta' kuljum ippjanat | 1200m³/jum | taħdem għal 12-il siegħa kuljum |
| Volum totali tat-tħammil | 900000m³ | |
| Ċiklu tal-inġinerija | 2.5 snin finitura | |
|
Pompa prinċipali tar-ramel tal-ġbid parametri |
Ilma: 400m3/h, Kap 50 metru, veloċità 900rpm |
|
|
Pompa prinċipali tar-ramel tal-ġbid qawwa tal-mutur |
160kW | |
| reamer awżiljarju | 22KWx2=44KW | |
| kontroll tal-pompa prinċipali | Kontroll tal-Frekwenza | |
| Kontroll tar-Reamer | Kontroll tal-Frekwenza | |
|
Kapaċità totali ta 'enerġija transformer |
400KVA, 460V, 60Hz | |
| Dijametru tad-drenaġġ | DN150 | |
| Materjal tal-pajp tat-tajn | PE + korp li jżomm f'wiċċ l-ilma | |
| spazjar tar-ringieli | 2-3kilo | |
| Kabina tal-kontroll |
Console ta' tħaddim integrat, transformer, konverżjoni tal-frekwenza kabinett |
Pjan tekniku
Skont id-dejta tal-qasam ipprovduta, il-fond inizjali tas-saff tat-tajn huwa ta '15-il metru, il-fond tat-tħammil huwa ta' madwar 10-15 metri, u l-wisa 'medja tal-lag hija 10 metri. Għalhekk, meta wieħed iqis vapuri żgħar, il-wisa' totali hija limitata għal madwar 5 metri (li jridu jiġu vverifikati). Il-vapur m'għandux kapaċità li jimxi waħdu u huwa rmunkat b'kejbils jew tagħmir bħal jott
Struttura tal-vapur rakkomandata
L-istruttura ta 'hawn fuq hija struttura ta' referenza. It-tagħmir tal-ġbid tal-qtugħ jitbaxxa vertikalment lejn il-qiegħ tax-xmara biex tippompja t-tajn u r-ramel, u l-port tal-ħruġ tat-tajn jiġi skarikat mit-tarf tal-poppa tal-vapur u konness mal-pajp tal-ħruġ tat-tajn.
