2000m³ Trailing Suction Hopeer Dredger

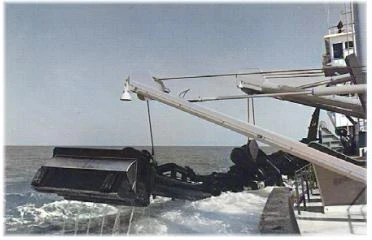

Hemm dredger tal-ġbid tar-rake li jimxi waħedhom u li mhumiex, li huwa mmexxi minn pompa tad-dredge biex tħawwad u tnaqqas ir-ras tar-rake bil-kamin fit-tarf ta 'quddiem biex tiġbor taħt l-ilma, u terda l-ħama, ramel, żrar u maħlula oħra materjali taħt l-ilma permezz tal-pajp tal-ġbid, u ttrasporthom lejn id-destinazzjoni permezz tal-pajp tal-iskariku. Matul il-proċess tax-xogħol tad-dredger, sabiex jiżdied l-effett tal-ġbid tat-tajn, il-fluss tal-ġett huwa miżjud fit-tarf ta 'quddiem tal-pajp tal-ġbid biex tiżdied il-konċentrazzjoni. Dan it-tip ta 'rake-suction dredger huwa adattat għal ħamrija ramlija taħt l-ilma, li ma twaħħalx, u wkoll għal tajn maħlul u faċli biex tgħaddi.

deskrittiv

tħaddim faċli

Ħafna mill-draggers tal-ġbid tar-rake huma mgħammra bi skrejjen trasversali fil-pruwa, l-ebda ħtieġa li jankraw jew ipoġġu kejbil waqt il-kostruzzjoni, ftit interferenza għan-navigazzjoni u prestazzjoni tajba ta 'manuvrar tal-vapur.

firxa wiesgħa ta 'applikazzjonijiet

Id-draggers tal-ġbid tar-rake huma l-aktar mgħammra bi skrejjen trasversali fil-pruwa, u l-prestazzjoni tal-manuvrar hija relattivament tajba. M'għandhomx bżonn ankra jew kejbil biex jirmiġġaw waqt il-kostruzzjoni, u għandhom ftit interferenza għan-navigazzjoni, għalhekk huma adattati ħafna għall-kostruzzjoni fil-port jew xmajjar u kanali navigabbli.

effiċjenza għolja

Il-magna ewlenija titfa 'l-veloċità tat-tajn ta' 340(r/min); il-magna prinċipali tħammil il-veloċità tat-tajn ta '230(r/min); il-pompa tħammil il-veloċità tat-tajn ta '580(r/min); jista 'jtemm ammont kbir ta' xogħol ta 'inġinerija malajr.

Customizable

Aħna fabbrika li tipproduċi tagħmir għat-tħammil, jekk inti interessat fit-tagħmir tagħna, jekk jogħġbok tħossok liberu li tikkuntattjana. Aħna nappoġġjaw il-personalizzazzjoni tat-tagħmir biex nilħqu l-bżonnijiet attwali tiegħek.

Parametri tat-tagħmir prinċipali

Oġġett	mudell	parametru	Kwantità
magna ewlenija	6320Zcd-1	Qawwa: 970kw Veloċità: 400rpm Dijametru taċ-ċilindru: 320mm Vjaġġ tal-ivvjaġġar: 400mm Numru ta 'ċilindri: 6 ċilindri	2
Magna diesel tal-ġenerazzjoni tal-enerġija	KTA19-DM	Qawwa: 500 kW Veloċità: 1,500 rpm	3
ġenerator	MAGNAPLUS MP- H3204-PM	Qawwa: 320kw Veloċità: 1,500 rpm Vultaġġ nominali: 400V	3
Magna diesel tal-pompa tal-mitħna	6300ZB	Qawwa: 500 kW Dijametru taċ-ċilindru: 300mm Vjaġġ tal-ivvjaġġar: 380mm Veloċità: 600rpm Numru ta 'ċilindri: 6	1
Mpompa ud fil-kabina	7000-17	Rata tal-fluss: 7,000 m³ / h Elevazzjoni: 17m Veloċità: 230rpm	1
Mutur tal-pompa tal-flushing bi pressjoni għolja	Y335L,-4-H	Qawwa: 280kw Veloċità: 1485 rpm Vultaġġ nominali: 380V	1
Pompa tal-flush bi pressjoni għolja	IOSA-6	Rata tal-fluss: 540m³ / h Elevazzjoni: 94m Veloċità ta '1480rpm Qawwa tax-xaft: 177.2kw	1
Magna diesel tal-ġenerazzjoni tal-enerġija	KTA19-DM	Qawwa: 500 kW Veloċità: 1,500 rpm	3
ġen	MAGNAPLUS MP- H 3204-PM	Kamra tax-xogħol: 320kw Veloċità: 1,500 rpm Vultaġġ nominali: 400V	3
Magna diesel tal-pompa tal-mitħna	6300ZB	Qawwa: 500 kW Dijametru taċ-ċilindru: 300mm Vjaġġ tal-ivvjaġġar: 380mm Veloċità: 600rpm Numru ta 'ċilindri: 6	1
Pompa tat-tajn tad-dħul	7000-17	Rata tal-fluss: 7,000 m³ / h Elevazzjoni: 17m Veloċità: 230rpm	1
Mutur tal-pompa tal-flushing bi pressjoni għolja	Y335L,-4-H	Qawwa: 280kw veloċità 1485 rpm Vultaġġ nominali: 380V	1
Pompa tal-flush bi pressjoni għolja	IOSA-6	Rata tal-fluss: 540m³ / h Elevazzjoni: 94m Veloċità ta '1480rpm Qawwa tax-xaft: 177.2kw	1

O attwaliperatingParametri

Oġġett Nru.	Parametru		Parametri tat-tħaddim attwali
1	veloċità	Veloċità tad-dispaċċ tal-ospitant (r/min)	380
		Veloċità tad-dump tat-tajn ospitanti (r/min)	340
		Veloċità tat-tħammil ospitanti (r/min)	230
		Veloċità tat-tħammil tal-pompa (r/min)	580
2	ilbies taż-żejt	Konsum tal-fjuwiltaħt kostruzzjoni (t / jum)	4.5
		Fuel konsumwaqt id-dispaċċ(t / jum)	7.5
		Konsum tal-fjuwil waqt l-irmiġġ (t / jum)	0.35
		Żiedad konsum tal-fjuwil bi fwawar bi pressjoni għolja (t / jum)	1
3	veloċità ta’ vapur jew ajruplan	Veloċità tad-dispaċċ tal-vapur (kn)	9
		Veloċità tar-rimi tal-vapur (kn)	7
		Veloċità tat-tħammil tal-vapur (kn)	2
Nota: Skont il-kwalità differenti tal-ħamrija, il-kundizzjonijiet tal-baħar u r-rekwiżiti tal-kostruzzjoni, il-veloċità u l-konsum tal-fjuwil se jinbidlu kif xieraq.
